继电器控制电磁阀怎么接线,继电器控制电磁阀电路图

2022-07-08    作者:admin  阅读:0

继电器控制电磁阀怎么接线,继电器控制电磁阀电路图

有关时间继电器控制电磁阀的接线方法,一个电磁阀延时打开与延时关闭的继电器控制线路,用到了时间继电器与中间继电器等,有需要的朋友参考下。

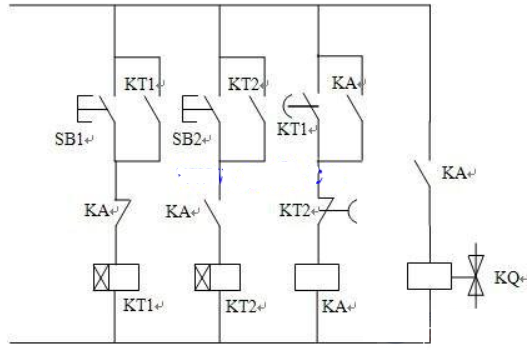

上图中各符号的含义:1)SB1是启动按钮;2)SB2是停止按钮;3)KQ是电磁阀;4)KA是中间继电器;5)KT1、KT2是时间继电器。

功能说明:

1、电磁阀线圈电路串联一个延时启动触点1,一个延时停止触点2;

2、当启动触点延时闭合后,必须通过一个中间继电器来完成自锁;

3、延时启动触点1用通电延时,延时停止触点2用通电延时;

4、启动触点控制延时启动触点1的线圈,并自锁,在延时触点1延时闭合后连锁断开;

5、停止触点接通延时停止触点2的线圈,并自锁,在延时停止触点2断开后连锁断开。
