气动电磁阀接线方法,气动电磁阀两根线怎么接线?

2022-07-08    作者:admin  阅读:5

气动电磁阀接线方法,气动电磁阀两根线怎么接线?

有关气动电磁阀的使用知识,气动电磁阀通过控制阀体的移动来挡住或漏出不同的排油孔,进油孔常开,液压油进入不同的排油管,通过气动电磁阀的油的压力来推动油缸中的活塞。

气动电磁阀接线方法


接线方法:一进两出,一进是进气源,两出是一路到膜头,一路放空。管道上直接安装的电磁阀一般是电动电磁阀,只能控制通、断两种状态。

气动电磁阀里有密闭的腔,在不同位置开有通孔,气动电磁阀的每个孔都通向不同的油管,腔中间是阀,两面是二块电磁铁,哪一面的磁铁线圈通电阀体,就会被吸引到哪一边。

气动电磁阀通过控制阀体的移动来挡住或漏出不同的排油孔,而进油孔是常开的,液压油会进入不同的排油管,通过气动电磁阀的油的压力来推动油缸中的活塞。

如此,既可以通过控制气动电磁阀的电磁铁的电流,来控制整个电磁阀的机械运动。

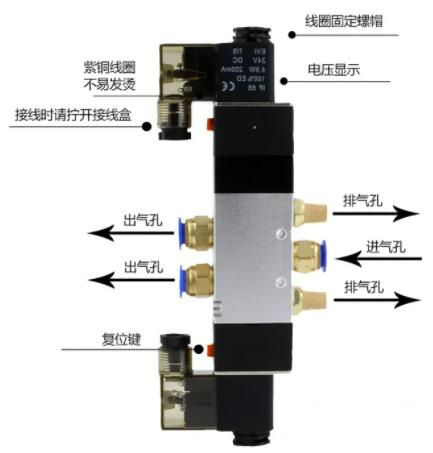

气动电磁阀接线方法,气动电磁阀两根线、三个头怎么接线?

气动电磁阀的接线方式:接到电磁线圈上,电磁线圈上一共有三个点,接左边和右边的两个点,中间的点不接线。

24v气动电磁阀上二根线的接线方法,参考如下:

24V气体电磁阀上的两根线,一根接输入端即正极,另一根接输出端即负极。24v电磁阀是有三条线路,分别为接地线黄绿色、正、负两极线。

如果接在交流电上,不需要考虑正负极,直接连接即可,接地线接地。如果将电磁阀接在直流电上,就要区分开正负极,用万用表测试正级,确保和电磁阀电压一样,正级接正级,负级接负级,地线接地线。


220伏电磁阀的两根接线不分正负极,只要把控制电源和这两根线连接即可。

电磁阀一般用单线圈,DCS输出一个DO控制一个继电器的触点并串联供电电源,电磁阀是一根控制电缆,如果有阀位开关,也是一根控制电缆,无论DCS带不带安全栅。

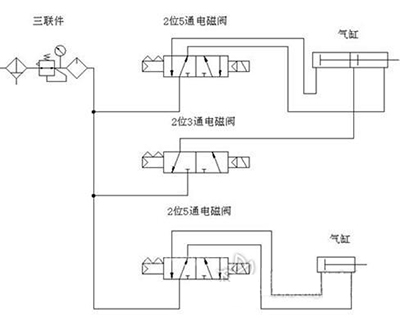

2位5通电磁阀有自动复位和电动复位,自动复位只控制一个电磁线圈,PLC有一个输出控制信号,电动复位需要控制两个电磁线圈,PLC要有2个输出控制信号才可以。

气动电磁阀三个头怎么接线

电磁阀的三根线正负极电源线、地线。如果是交流电,我们直接将正负极电源线分别接在电源两个接线端子上,不用考虑接线的正负极,剩下的一根电线接在地线接线端子上。通常接线端子会有相关的符号标识进行区分。如果是直流电,要注意区分正负极,其正负极电线要分别接在正负极接线端子上,地线接在地线端子上。

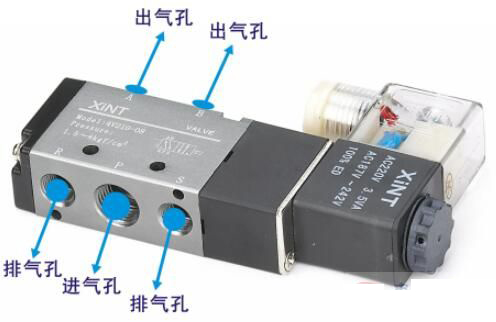

(两位三通)气动电磁阀接线方法
